中国丝绸博物馆纺织品文物织物结构绘制标准
2016-07-07

ZSB 001-2016

 纺织品文物织物结构绘制标准


2016-7月-7日发布                 2016-7月-8日实施



中国丝绸博物馆 发布




前言



本标准的附录A为规范性附录。

本标准为纺织品文物保护国家文物局重点科研基地内部标准。

本标准于2016年首次发布。




纺织品文物织物结构绘制标准

1 范围

本标准规定了纺织品文物保护在绘制织物结构时的相关术语、图片格式、绘制方法和规则。

本标准主要适用于以手工梭织方法织成的纺织品文物织物结构的绘制。


2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T 8693-1988 机织物 一般术语和基本组织的定义

GB/T 11821-2002 照片档案管理规范


3  术语和定义

下列术语和定义适用于本标准。

3.1

梭织物

主要指以丝、棉、麻等天然纤维为基本材质的文物。包括天然纤维原料、平面或立体织物以及织物制成品。

3.2

织物组织 weave

织物组织是指织物中经纬线相互交织的规律。其中,平纹、斜纹和缎纹是最常用的,也是构成其它组织的三种基本结构,称为三原组织。

3.3

织物密度 fabric density

织物密度是指织物单位长度中所排列的丝线根数,分经密和纬密两种。织物的密度通常以1dm中的纱线根数(根/dm)或1cm中的纱线根数(根/cm)为计量单位。


4  图像采集标准

4.1 限定形制图绘制范围

打开矢量图绘制软件(CorelDRAW或者Illustrator等),在A4纸张(29.7×21cm)的范围内绘制图案,并使得图案布局合理。

4.2 绘制织物结构图

4.2.1 经线纬线的数量同时低于20根/组/套;

4.2.2 经线可以与纬线同粗或者略细于纬线,同一织物的纬线的粗细可能会不同;

4.2.3 绘制时以表达经纬线直接的织造关系为主,通常无需考虑织物的经纬密度;

4.2.4 经纬线以直线段表示,直线段用矩形工具绘制;

4.2.5 直线段用矩形工具绘制,曲线用曲线工具绘制,线条须按图案比例缩放;

4.2.6 单色的织物的经纬线可以均为灰度,地部30%黑,花部40%黑,也可以纬线填以相近的颜色,用较深的颜色填充经线;

4.2.7 彩色织物的经纬线通常以实际色彩为准。


5   图像输出标准

5.1 图片规格

完成形制图绘制后,导出成jpg图片格式,分辨率300dpi。

5.2 颜色模式

黑白图案选择灰度;彩色图案选择RGB或者CMYK。


6  图像存档形式

6.1  图片命名

顺序号-文物号-文物名(必要时需包括位置信息,如袖口、衬里等)-组织。

6.2  图片保存

完成形制图绘制后,选择“导出”按钮保存文件。每件文物建一级文件夹,以文物号命名。如同件文物由不同组织结构的织物拼缝而成,建二级文件夹,以位置信息命名,所采集图像分别存入各自文件夹。





附录A

(资料性附录)

纺织品文物织物结构绘制图示例

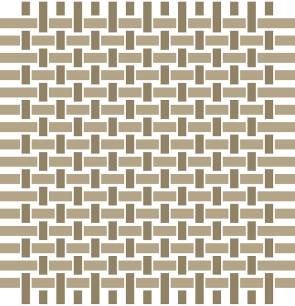

0001-L.S.325-唐代本色绢-1/1平纹

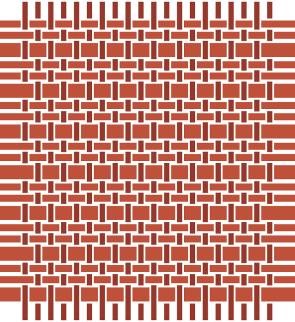

0002-MAS.951-唐代红色絁-1/1平纹

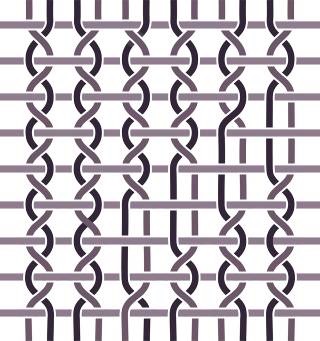

0003-L.S.224-晚唐至五代紫色联珠万字纹纱-1:1绞纱地上浮纹花

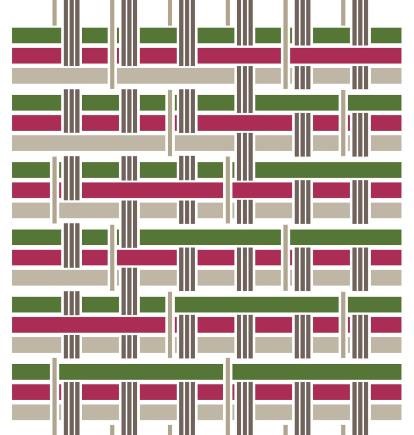

0004-MAS.862.a-盛唐红地联珠纹锦-1/2斜纹纬重
