2014年，受内蒙古赤峰市博物馆委托，纺织品文物保护国家文物局重点科研基地（中国丝绸博物馆）对其馆藏辽代褐色丝绵罗帽（图1）进行修复。

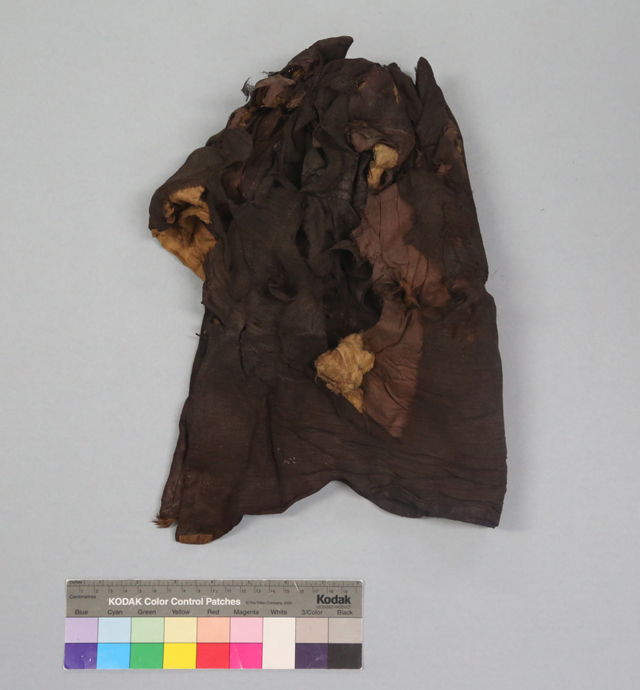

图1 辽代褐色丝绵罗帽（修复前）

1文物信息

该帽造型独特，制作精致。帽身圆筒形，高38厘米，为一块面料缝制而成。帽顶耸立四角，乃是帽顶缘边八等分后，两两相邻的两段拼缝而得，故成四角。帽口两侧加长为护耳（图2）。

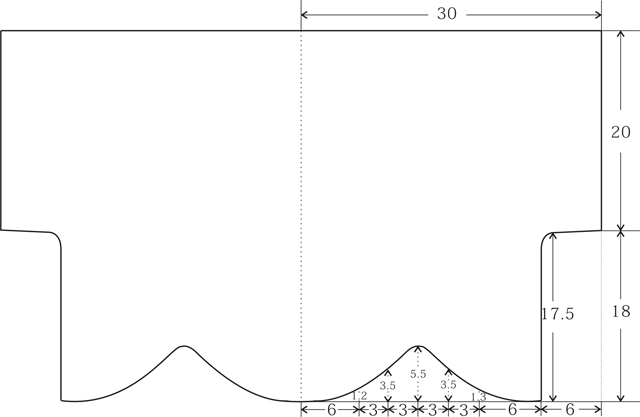

图2 裁剪图

罗帽分为表里，表里之间填充丝绵（图3）。

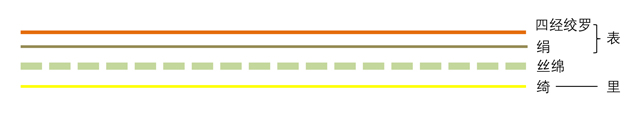

图3 罗帽结构剖面图

表层又由内外两层不同面料组成，外层为四经绞素罗（图4），内层为绢（图5）；衬里为绮（绮自唐代起也称为绫），平纹地上以三上一下S斜纹显花（图6），呈现出菱格纹框架内四瓣花的四方连续纹样（图7）。

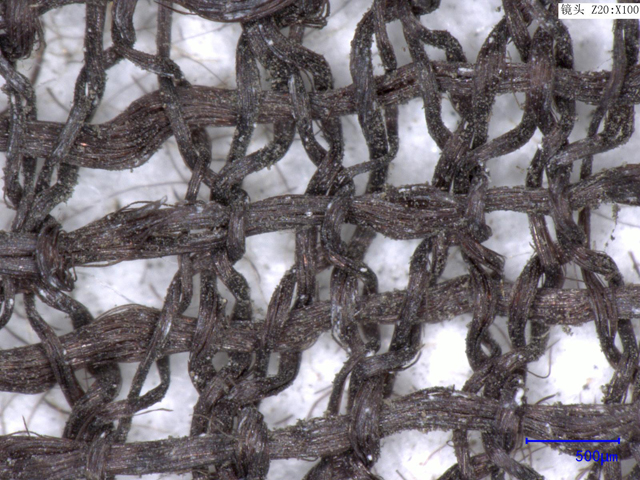

图4 四经绞素罗

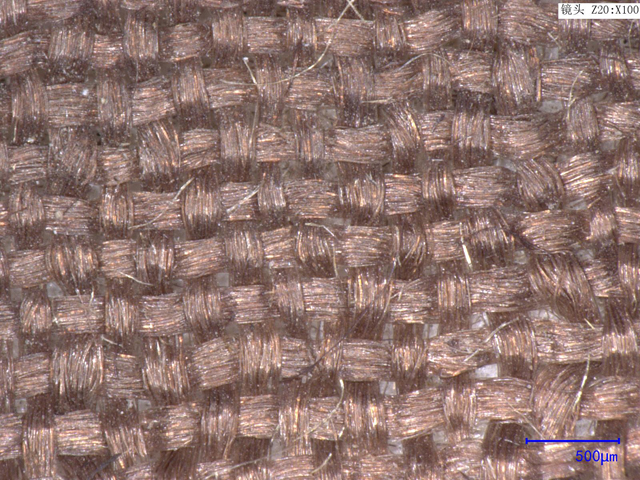

图5 绢

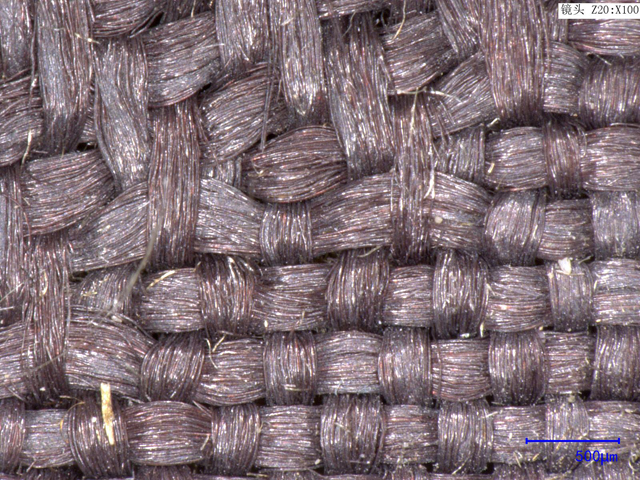

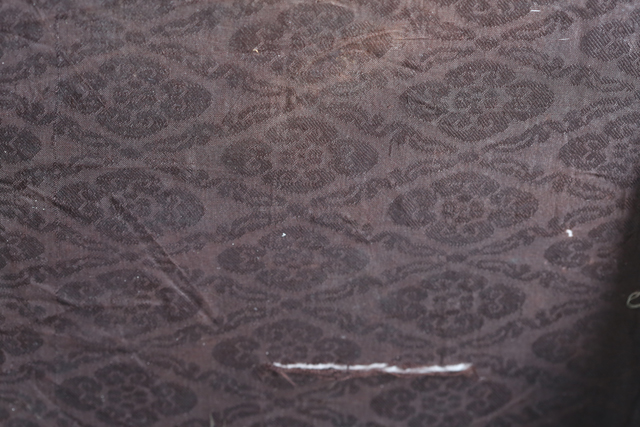

图6 绮

图7 绮上纹样

2 病害调查

罗帽整体保存状况较差，织物褪色严重，帽身遍布皱褶，表面附着斑点状白色结晶盐类污染物，局部呈片状。面料及衬里均破损严重，帽顶一侧有大块面缺失，帽身内外也遍布破洞。除残缺外，帽身遍布竖直的裂缝。另外，所填充的丝绵亦污染破碎严重，并有部分缺失（图8）。

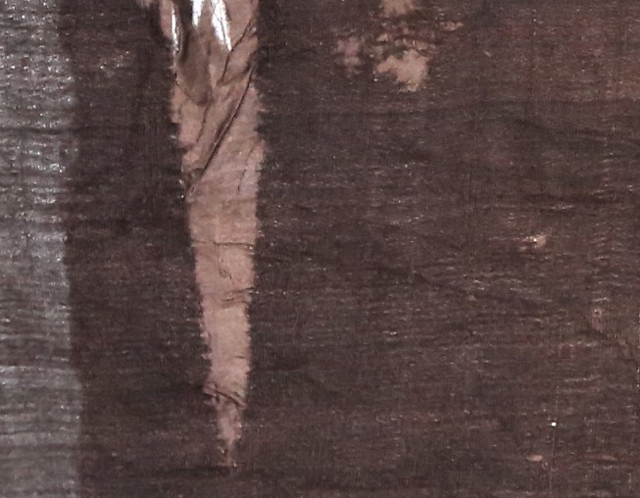

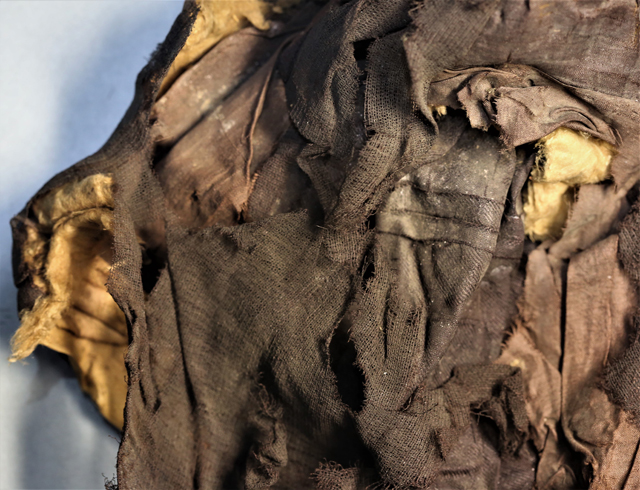

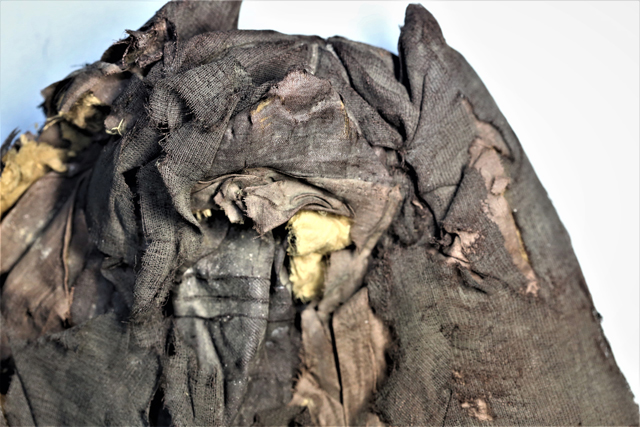

图8 病害（从左至右依次为：破裂、残缺、污染）

3 修复思路

在做好全面信息记录的基础上，根据罗帽的保存状况及形制特点等，确定以针线缝合的物理方法修复此件文物。

先将面料与衬里拆缝开，而后分别对两层面料和一层衬里加固修复。破碎的旧丝绵移出另行保存，换之以新丝绵填充进修复完成的面料与衬里之间，再按原有缝制方法将罗帽拼合。

4 修复过程

首先清洁织物表面污染物。用纺织品文物专用吸尘器小心吸除表面灰尘，借助光滑的薄竹签轻轻刮除固体结晶，再以棉签蘸取酒精溶液擦拭污染部位。

同时，准备修复用面料。对于最外层的四经绞罗面料，选用与之风格相近的西丽纱面料作为背衬织物，罗下衬的绢及罗帽衬里选用绢纺作为背衬织物。

将选好的修复用面料染至与文物相近颜色。

在罗帽面料与衬里拼缝连接处做好线钉标记，记录缝合线迹的尺寸，拆开缝线，将面料与衬里分离。取出填充的丝绵层，另行保存（图9）。

由于罗帽皱褶较为严重，所以需先平整褶皱，恢复罗帽形状。平整时，先对纺织品回潮，展平褶皱，调整经纬线至经平纬直，压放重物，自然干燥后，移去重物（图10）。

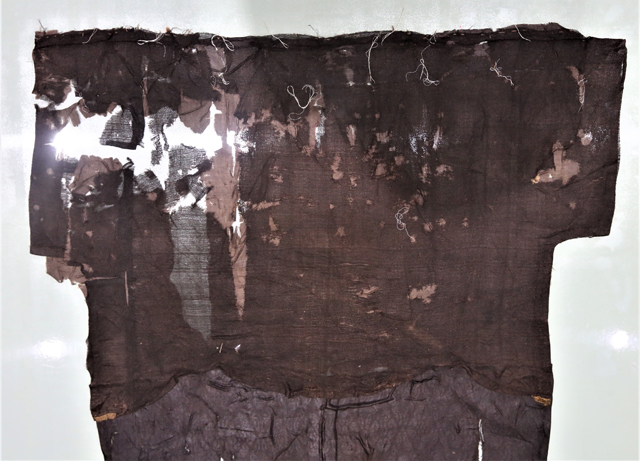

图9 罗帽打开状态

图10 平整罗帽

将三种已备好的背衬材料分别衬于平整后的各块织物下方，再次调整经纬方向，运用相应的针法分别对三块织物进行缝合加固。

最后将修复好的三层织物按原线迹进行缝合，中间衬入丝绵，帽子顶部按拆除前线迹进行拼缝，恢复原来形制（图11-图12）。

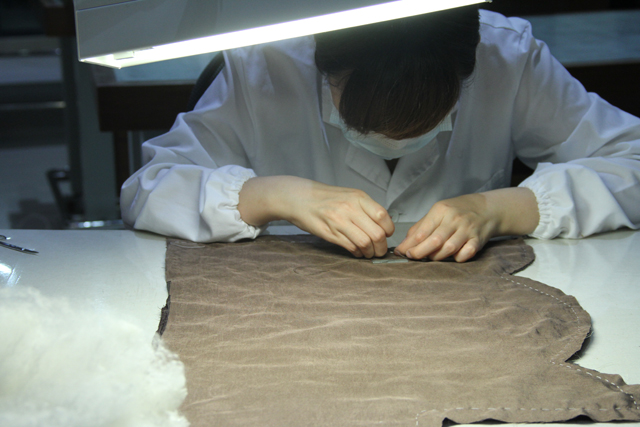

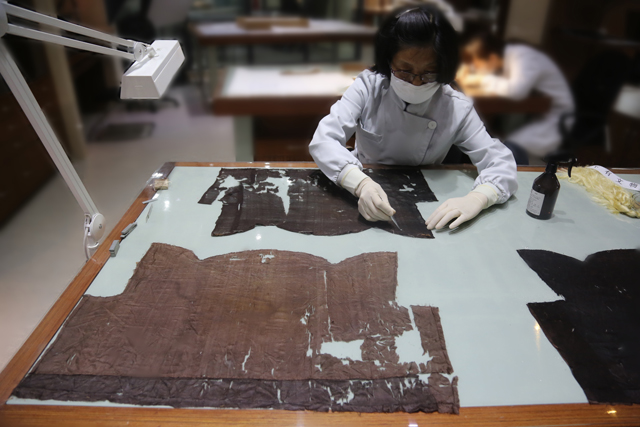

图11 罗帽修复中

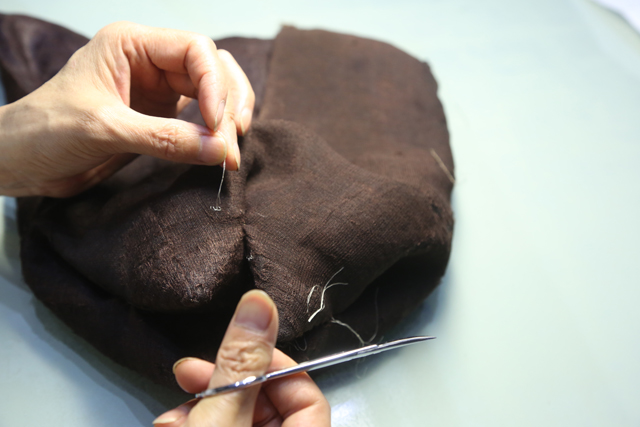

图12 罗帽帽顶缝合

因罗帽属立体类纺织品，修复完成后，按罗帽的立体形制，制作具有缓冲作用的支撑模具，便于陈列展示。同时制作无酸包装纸盒及盒内缓冲材料，以便运输（图13-14）。

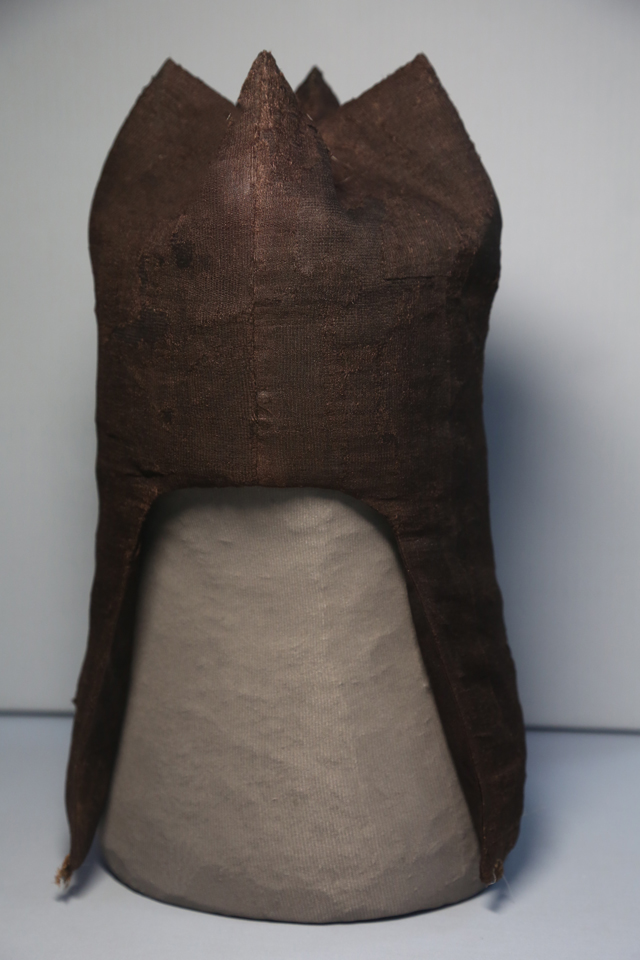

图13 辽代褐色罗面丝绵帽（修复后）

图14 罗帽保存

5 修复特点

相对于中国古代的大部分平面服饰来说，本案例中的罗帽属于三维立体类，立体纺织品在修复时较平面类相对复杂。对于此件罗帽，采用展平的方式分别对两层面料和衬里进行修复，然后拼合成形。

修复后的丝绵罗帽形制明确，纹理清晰，色彩协调，整体强度提高，陈列效果良好，达到预期保护修复目标，对同类文物的保护修复具有借鉴意义。

修复实施：楼淑琦、王晓斐

资料来源：论文投稿于《第十七届全国文物修复研讨会论文集》

原文作者：王晓斐、楼淑琦（中国丝绸博物馆），赵国栋（内蒙古自治区赤峰市博物馆）

本文执笔：楼淑琦
